КВ радиолюбительская антенна Дельта-80 (антенна "треугольник")

КВ радиолюбительская антенна Дельта-80 (антенна "треугольник")
Zoom

В наличии!

Узнайте цену по телефону:
+7 (495) 1060852

Проведенный опрос среди активных радиолюбителей показал значительную популярность антенны типа Delta Loop, известной в кругах как "треугольник на 80 метров". Чтобы понять причины такой народной любви, мы провели собственное исследование с использованием современных измерительных приборов ZVL и Hewlett Packard.

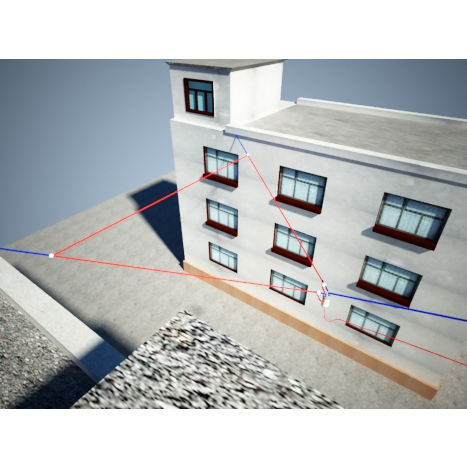

Между двумя промышленными зданиями была размещена проволочная рамка треугольной формы с периметром 85 метров. Особое внимание уделили расположению сторон - они были установлены не параллельно стенам зданий. Питание осуществлялось в одном из углов треугольника.

Измерения входного сопротивления антенны во всем диапазоне показали стабильные значения в пределах 240-300 Ом. Для согласования был изготовлен балун с коэффициентом трансформации 1:6, хотя реальные измерения готового образца показали коэффициент 1:5. Диаграмма Смита подтвердила импеданс на выходе балуна около 300 Ом. Несмотря на некоторое отклонение от расчетного значения, было принято решение не вносить коррективы, учитывая естественный разброс сопротивлений антенны.

После подключения балуна были получены следующие показатели КСВ по диапазонам:

  • 80 метров: 1,3-1,5
  • 40 метров: 1,4-1,7
  • 20 метров: 1,2-1,3
  • 17 метров: 1,9-2,0
  • 15 метров: 1,9
  • 12 метров: 1,4-1,5
  • 10 метров: 1,1-2,0 (в диапазоне 28-28,7 МГц)

Хотя не все минимумы КСВ точно соответствуют любительским диапазонам, даже при таких показателях антенна демонстрирует высокую универсальность и эффективность, что объясняется ее полноразмерной конструкцией. Практические испытания в эфире полностью подтвердили excellent эксплуатационные характеристики этой антенны.

  • -
    Грозозащита
  • 50 Ом
    Импеданс (сопротивление)
  • 80 м 1,3 - 1,5 / 40 м 1,4 - 1,7 / 20 м 1,2 - 1,3 / 17 м 1,9 - 2 / 12 м 1,4 - 1,5 / 10 м 1,1 - 2
    Частоты
  • -
    Длина волны
  • -
    КСВ
  • -
    Усиление
  • 800 Вт
    Пиковая мощность
  • -
    Полоса пропускания
  • -
    Монтаж
  • стальной трос в полимерной оболочке
    Материал
  • -
    Крепление
  • 28 м сторона
    Длина антенны
  • 2.4 кг
    Вес

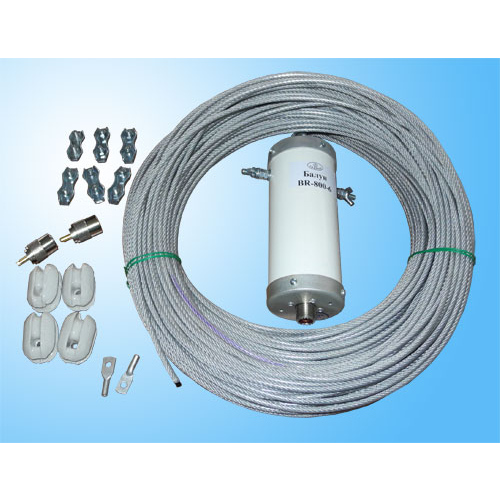

Комплектация
