КВ радиолюбительская антенна CITY-Windom (CW80.1000)

КВ радиолюбительская антенна CITY-Windom (CW80.1000)
Zoom

В наличии!

Узнайте цену по телефону:
+7 (495) 1060852

* Допустимая мощность антенны определяется временем работы на передачу, видом излучения, частотой излучения, КСВ и окружающей температурой.

За двухлетний период производства антенны типа City-Windom завоевали значительный интерес благодаря удобному методу питания с конца однопроводной антенны и способности работать в шести диапазонах. Новая модель CW80.1000 была создана в ответ на многочисленные запросы радиолюбителей, которых заинтересовала наша предыдущая разработка CW80100, но не устраивало ограничение по мощности. Хотя применение трансформатора на длинных линиях (ТДЛ) уже позволило значительно повысить порог мощности, пользователи хотели получить антенну с допустимой мощностью не менее 1 кВт - и мы создали такую антенну!

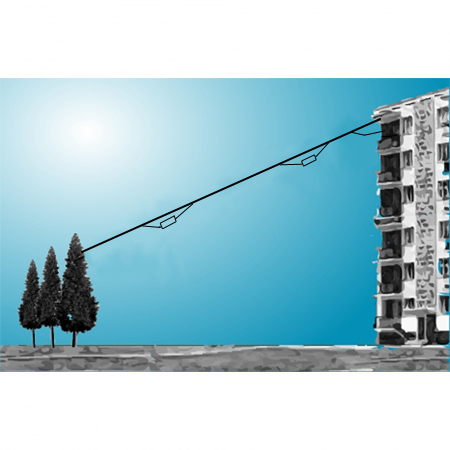

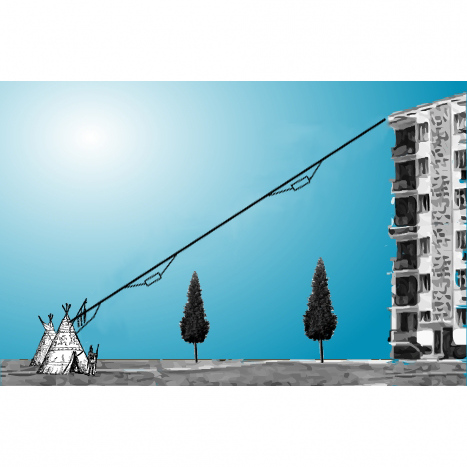

В трансформаторе было увеличено поперечное сечение ферритового сердечника и применены проводники большего диаметра. В дросселе также использованы увеличенные ферриты, добавлен дополнительный виток фторопластового кабеля, что улучшило развязку между фидером и излучателем и повысило пропускаемую мощность. Оба узла теперь собраны в отдельных стеклопластиковых (вместо ПВХ) корпусах, а излучатели подключаются раздельно. По совету радиолюбителей, для предотвращения провисания кабельный излучатель теперь подвешивается на отдельном несущем тросике, что значительно повышает надежность антенны в сложных погодных условиях, включая обледенение и ураганные ветры.

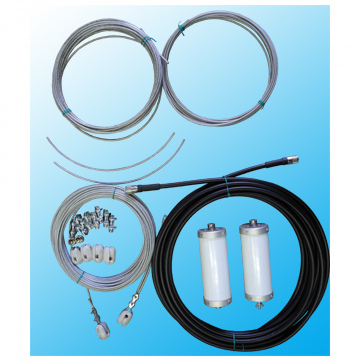

Комплект включает все необходимые детали для сборки, кроме фидера, который подбирается пользователем в зависимости от расстояния до радиостанции.

Однако в процессе испытаний выяснилось, что время непрерывной передачи все же ограничено - ферриты перегревались при длительной работе. Поэтому для базовой версии CW80.1000 предельная мощность составляет 1000 Вт при длительности передачи не более 1 минуты. В длительном режиме допустима мощность 300 Вт при соотношении времени передачи к приему не менее 1:3.

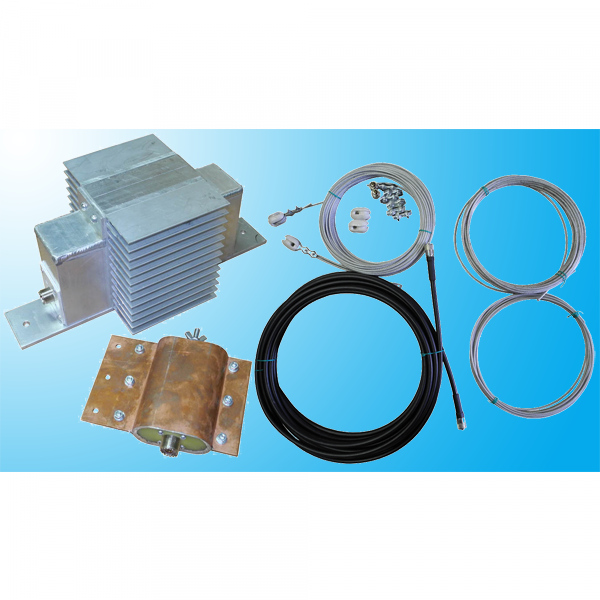

Для 100% рабочего цикла при 1000 Вт была разработана модификация CW80.1000.LT, в которой применены эффективные радиаторы для отвода тепла от дросселя и трансформатора. Опытная эксплуатация показала excellent results, и эта версия антенны имеет дополнительные литеры "LT" в обозначении.

  • КЗ по постоянному току
    Грозозащита
  • 50 Ом
    Импеданс (сопротивление)
  • 3,5-3,8 МГц / 7,0-7,2 МГц / 14,0-14,35 МГц / 18,06-18,31 МГц / 24,9-25,14 МГц / 28-29,5 МГц
    Частоты
  • -
    Длина волны
  • 80 м по КСВ не более 1,6 / 40 м по КСВ не более 1,5 / 20 м по КСВ не более 1,7 / 17 м по КСВ не более 1,7 / 12 м по КСВ не более 1,5 / 10 м по КСВ не более 2
    КСВ
  • -
    Усиление
  • 1000 Вт (PEP)*
    Пиковая мощность
  • -
    Полоса пропускания
  • -
    Монтаж
  • стальной латунированный тросик в ПВХ изоляции
    Материал
  • -
    Крепление
  • 46 м
    Длина антенны
  • 3,9 кг
    Вес

Комплектация
