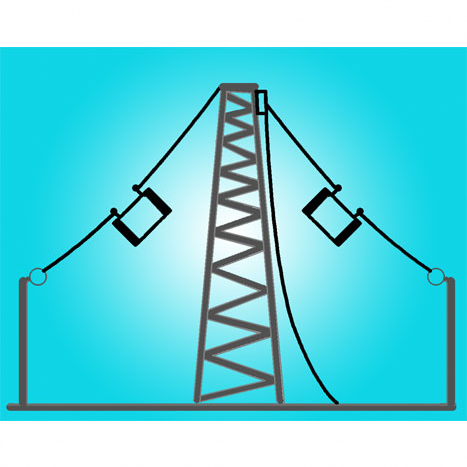

Двухдиапазонный траповый диполь DIPOLE160/80

Двухдиапазонный траповый диполь DIPOLE160/80
Zoom

В наличии!

Узнайте цену по телефону:
+7 (495) 1060852

Продолжая развитие темы траповых антенн, после успешного создания пятидиапазонного диполя по схеме W3DZZ, я получил ряд обращений от радиолюбителей с запросом на разработку антенн для низкочастотных диапазонов 160 и 80 метров. Эта задача показалась мне особенно интересной, тем более что появилась возможность охватить сразу три диапазона, дополнительно включив 40 метров.

Для реализации этой задачи были разработаны специальные трапы с частотой среза 3,65 МГц, где соотношение LC-элементов было рассчитано особым образом. Индуктивная составляющая реактивного сопротивления обеспечивала удлинение внешних проводников для достижения резонанса на половине волны в диапазоне 1,88 МГц (160 метров). Одновременно с этим ёмкостные характеристики контура сокращали общую длину диполя до резонанса в режиме 1,5 волны на 40-метровом диапазоне.

Внутренняя часть диполя, ограниченная трапами, была настроена на резонанс в диапазоне 80 метров. Такая конструкция позволила создать компактную многодиапазонную антенну, эффективно работающую на трёх низкочастотных диапазонах.

  • 50 Ом
    Импеданс (сопротивление)
  • -
    Грозозащита
  • 3,58-3,72 МГц / 1,86-1,93 МГц
    Частоты
  • -
    Длина волны
  • 80 м по КСВ не хуже 2.6 / 160 м по КСВ не хуже 3
    КСВ
  • 5 dBi
    Усиление
  • 0.8 кВт (SSB, CW)
    Пиковая мощность
  • -
    Полоса пропускания
  • -
    Монтаж
  • стальной латунированный тросик в ПВХ изоляции
    Материал
  • -
    Крепление
  • 66 м
    Длина антенны
  • 3,5 кг
    Вес

Комплектация
