(CW80100) КВ радиолюбительская антенна CITY-Windom

(CW80100) КВ радиолюбительская антенна CITY-Windom
Zoom

В наличии!

Узнайте цену по телефону:
+7 (495) 1060852

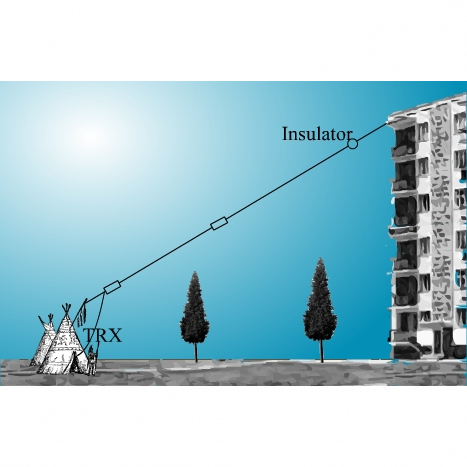

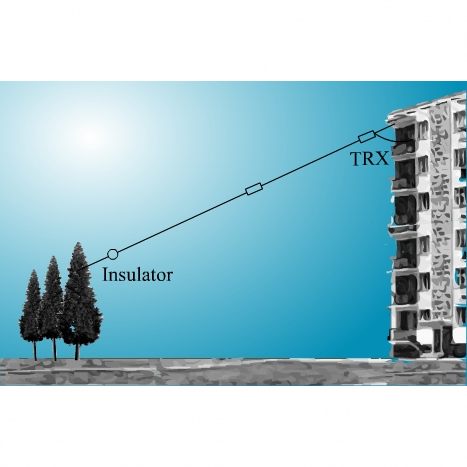

Для городских радиолюбителей, проживающих в многоэтажках, ключевой проблемой остается монтаж антенны на крыше. В идеале хочется иметь многодиапазонную «верёвку», не требующую множества точек крепления, как, например, антенна-треугольник. Однако даже такие относительно простые варианты, как W3DZZ или Windom, нуждаются как минимум в двух точках крепления — на своем и соседнем доме. Кроме того, при проживании на верхнем этаже часто не удается проложить фидерное соединение под оптимальным углом, близким к 90 градусам. Остается вариант с антенной типа Long Wire, но и он далек от идеала: такая антенна требует использования тюнера и качественного заземления, а при каждом переходе между диапазонами необходима перенастройка согласующего устройства.

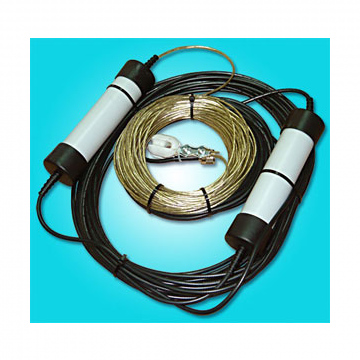

В поисках решения этих проблем была разработана новая версия антенны Windom, лишённая указанных недостатков. Её ключевая особенность заключается в том, что фидер и излучающее полотно образуют единое целое. Запорный дроссель обеспечивает развязку излучателя от фидера на 30 дБ, а трансформатор 1:6 преобразует 300-омные резонансы в диапазонах 80, 40, 20, 17, 12 и 10 метров в стандартные 50 Ом. Если для подключения антенны к трансиверу требуется длина кабеля больше штатных 5 метров, его можно удлинять без ограничений — после дросселя мы получаем уже согласованный 50-омный тракт.

  • КЗ по постоянному току
    Грозозащита
  • 50 Ом
    Импеданс (сопротивление)
  • 3,5-3,8 МГц / 7,0-7,2 МГц / 14,0-14,35 МГц / 18,06-18,31 МГц / 24,9-25,14 МГц / 28-29,5 МГц
    Частоты
  • -
    Длина волны
  • 80 м по КСВ не более 1,6 / 40 м по КСВ не более 1,5 / 20 м по КСВ не более 1,7 / 17 м по КСВ не более 1,7 / 12 м по КСВ не более 1,5 / 10 м по КСВ не более 2
    КСВ
  • -
    Усиление
  • 100 Вт (PEP)
    Пиковая мощность
  • -
    Полоса пропускания
  • -
    Монтаж
  • стальной латунированный тросик в ПВХ изоляции
    Материал
  • -
    Крепление
  • 40 м
    Длина антенны
  • 1.6 кг
    Вес

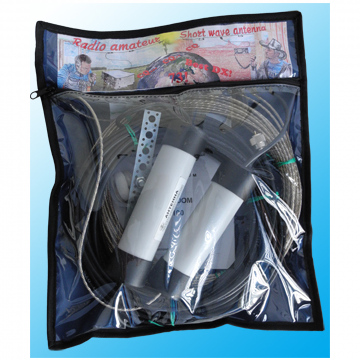

Комплектация
